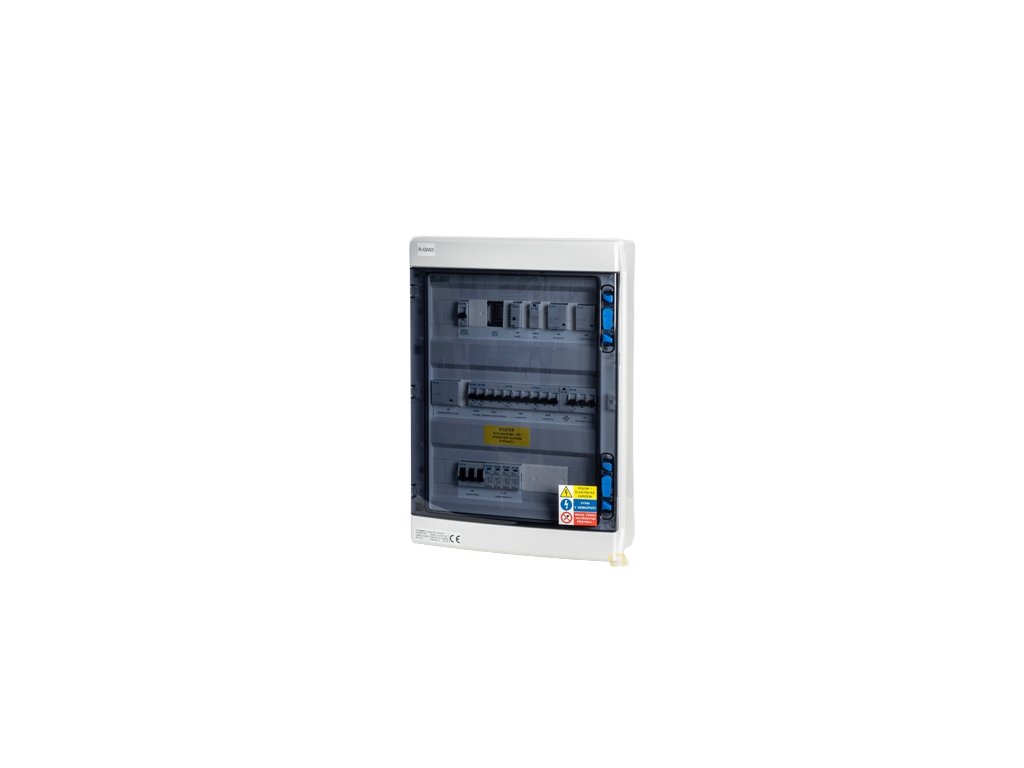

A-Z TRADERS Rozvádzač R-FVE-GW32 – trieda ochrany I+II
Kód: R-FVE-GW32Súvisiaci tovar
Podrobný popis
AC rozvádzač určený pre montáž na stenu s ochranou IP65 slúži na obsluhu trojfázovej fotovoltaickej elektrárne, typicky pre striedač Goodwe 4 až 10K-ET. Jeho hlavnou výhodou je automatické prepínanie medzi bežnou prevádzkou zo siete a zálohou.
Pri výpadku elektrickej energie je dôležité monitorovať zaťaženie, aby nedošlo k preťaženiu. Tento rozvádzač automaticky prepne celý dom na zálohu striedača. Jeho nespochybniteľnou výhodou je minimálny zásah do rozvádzača zákazníka - Smartmeter (meranie striedača), spoločné rozpadové miesto a všetko istenie sú súčasťou tohto rozvádzača. Stačí teda vytvoriť spojenie medzi hlavným rozvádzačom a umiestnením technológie.
V tomto rozvádzači je tiež implementované krízové odpojenie striedača HDO (N0%) a je pripravené na osadenie FIRE-SAFETY riešení. Typ GW32 je navrhnutý s hlavným ističom v stĺpci 32A.
Pri prepínaní dochádza k miernemu časovému oneskoreniu (kvôli prepínaniu stýkačov), takže nejde o bezvýpadkové riešenie zálohy.
Dokumenty
Súpis komponentov
| Kod | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 158331 | EATON | SPBT12-280/4 | Zvodič prepätia triedy T1+T2 (B+C), 4-pólová sada pre TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavný spínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | Istič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 3722 | ELKO EP | HRN-55 | Sledovacie napäťové relé | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Inštalačný stýkač, 230VAC/50Hz,1S,1R, 25A | 2 |
| 248847 | EATON | Z-SCH230/25-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286591 | EATON | PL6-B32/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=32A | 1 |
| 286590 | EATON | PL6-B20/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
Dodatočné parametre
| Kategória: | Rozvádzač pre fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 12.1 kg |
-
GW-32A_pohled
-
Montážní návod R-FVE-GW
-
R-GW32-CAD
-
R-GW32 Prohlášení o shodě, ověření návrhu, oteplení
-
Uživatelský návod R-GW
