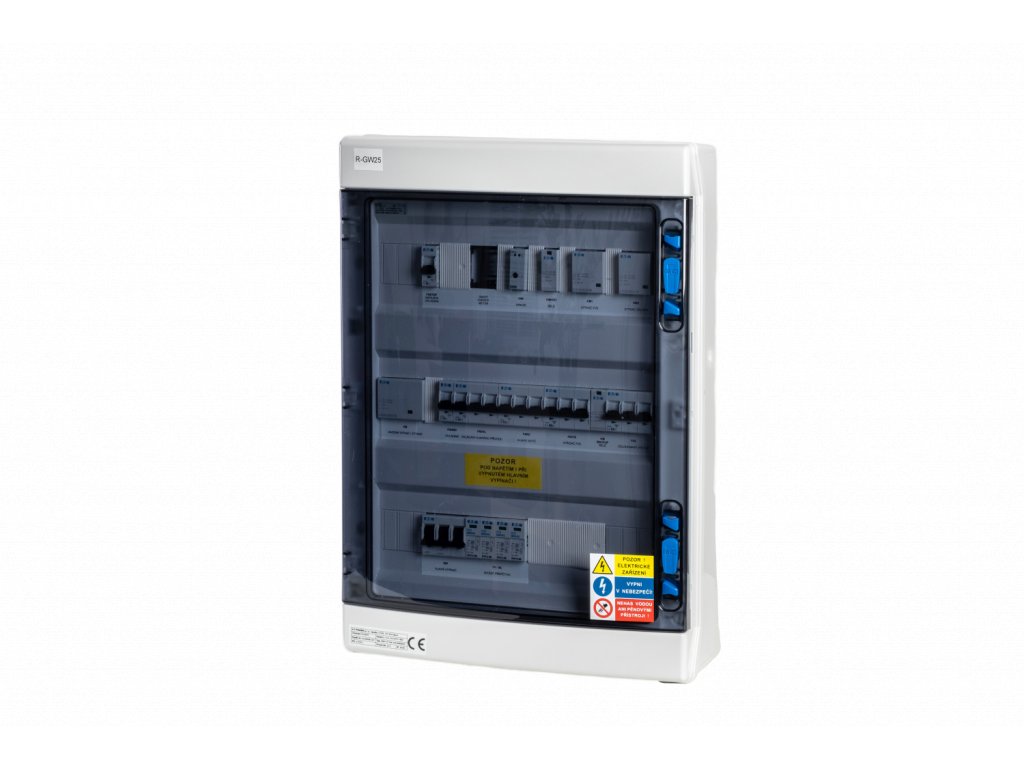

A-Z TRADERS Rozvádzač R-FVE-GW25 – trieda ochrany I+II
Kód: R-FVE-GW25Súvisiaci tovar
Podrobný popis
AC rozvádzač, určený pre montáž na stenu s ochranou IP65, slúži na obsluhu trojfázovej fotovoltaickej elektrárne, typicky pre striedač Goodwe 4 až 10K-ET. Jeho hlavnou výhodou je automatické prepínanie medzi štandardnou prevádzkou zo siete a zálohou.
Je dôležité sledovať zaťaženie počas výpadku elektrickej energie, aby sme zabránili preťaženiu, pretože táto funkcia prepne celý dom na zálohu zo striedača.
Nespornou výhodou tohto rozvádzača je minimálny zásah do rozvádzača zákazníka – Smartmeter (meranie striedača), spoločné rozvodné miesto a všetky istenia sú súčasťou tohto rozvádzača. Stačí teda vytvoriť spojenie medzi hlavným rozvádzačom a umiestnením technológie.
V rozvádzači je tiež pripravené krízové odpojenie striedača HDO (N0%) a je pripravené na osadenie FIRE-SAFETY riešení. Typ GW25 je navrhnutý s hlavným ističom v stĺpci 25A.
Pri prepnutí dochádza k miernemu časovému oneskoreniu (spôsobené prepínaním stýkačov), teda nejde o bezvýpadkové riešenie zálohy.
Dokumenty
Súpis komponentov
| Kod | Výrobca | Produkt | Popis | Počet kusov |
|---|---|---|---|---|
| 174202 | EATON | IKA-3/54-ST | Rozvodnica NA omietku IP65, priehľadné dvere, 3 rady, 54 modulov | 1 |
| 158331 | EATON | SPBT12-280/4 | Zvodič prepätia triedy T1+T2 (B+C), 4-pólová sada pre TN-S | 1 |
| 276272 | EATON | IS-40/3 | Hlavný spínač, 240V, 40A, 3HP | 1 |
| 286518 | EATON | PL6-B6/1 | Istič PL6, charakteristika B, 1-pólový, Icn=6kA, In=6A | 2 |
| 286521 | EATON | PL6-B16/1 | Istič PL6, charakteristika B, 1-pólový, Icn=6kA, In=16A | 1 |
| 3722 | ELKO EP | HRN-55 | Sledovacie napäťové relé | 1 |
| 40.52.8.230.0000 | FINDER | 2P/8A 230VAC 40.52.8.230.0000 | Rele 1NC, 1NO | 1 |
| 193886 | EATON | Z-SCH230/1/25-11 | Inštalačný stýkač, 230VAC/50Hz,1S,1R, 25A | 1 |
| 248847 | EATON | Z-SCH230/25-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 25A | 2 |
| 248852 | EATON | Z-SCH-230/40-40 | Inštalačný stýkač, 230VAC/50Hz, 4S, 40A | 1 |
| 286586 | EATON | PL6-B6/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=6A | 1 |
| 286589 | EATON | PL6-B16/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=16A | 1 |
| 286516 | EATON | PL6-B2/1 | Istič PL6, charakteristika B, 1-pólový, Icn=6kA, In=2A | 1 |
| 286590 | EATON | PL6-B20/3 | Istič PL6, charakteristika B, 3-pólový, Icn=6kA, In=20A | 2 |
Dodatočné parametre
| Kategória: | Rozvádzač pre fotovoltaiku |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 75.1 kg |
-
GW-25A_pohled
-
Montážní návod R-FVE-GW
-
R-GW25-CAD
-
R-GW25 Prohlášení o shodě, ověření návrhu, oteplení
-
Uživatelský návod R-GW
